Шпилька для фундамента: что это, зачем нужна и как правильно использовать

Фундамент — основа любого здания, будь то жилой дом, хозяйственная постройка или промышленный объект. Он принимает на себя нагрузку от всего сооружения и передаёт её на грунт. Поэтому прочность, долговечность и надёжность фундамента — важнейшие критерии при строительстве. Одним из элементов, обеспечивающих жёсткость конструкции, выступает фундаментная шпилька. Несмотря на кажущуюся простоту, этот металлический крепёжный элемент играет ключевую роль в монтаже и эксплуатации фундамента, особенно при установке анкерных и закладных конструкций. В данной статье подробно рассмотрим, что такое шпилька для фундамента, какие бывают её виды, материалы изготовления, сферы применения, особенности монтажа и распространённые ошибки, которых следует избегать.

Что такое шпилька для фундамента

Шпилька — это металлический стержень с резьбой на концах или по всей длине, который используется в качестве крепёжного элемента. В строительстве фундамента она применяется, как правило, для крепления массивных металлических конструкций, анкерных систем, оборудования, а также для фиксации несущих колонн или каркасов.

Чаще всего шпилька изготавливается из высокопрочной стали и имеет цинковое или гальваническое покрытие для защиты от коррозии. Установка осуществляется до или сразу после заливки бетонной смеси, в зависимости от проекта.

Основные функции фундаментной шпильки

Фундаментная шпилька выполняет сразу несколько задач:

• Фиксация конструктивных элементов: обеспечивает надёжное крепление металлоконструкций, каркасов, столбов и оборудования к фундаменту;
• Передача нагрузки: помогает равномерно распределить нагрузку от монтируемого оборудования или конструкций на бетонную основу;
• Жесткость и устойчивость: увеличивает жёсткость соединений и препятствует смещению установленных элементов при деформациях основания;
• Антивандальная функция: в промышленных и уличных условиях шпильки применяются для неразъёмного крепления оборудования (например, скамейки, фонари, ограждения);
• Соединение модульных элементов: часто применяется в фундаментах для соединения нескольких блоков или плит между собой.

Классификация шпилек для фундамента

Существует несколько критериев, по которым шпильки различаются между собой.

По форме:

1. Прямая шпилька (тип А): классический цилиндр с резьбой, подходит для монтажа в заранее подготовленные отверстия или формы.

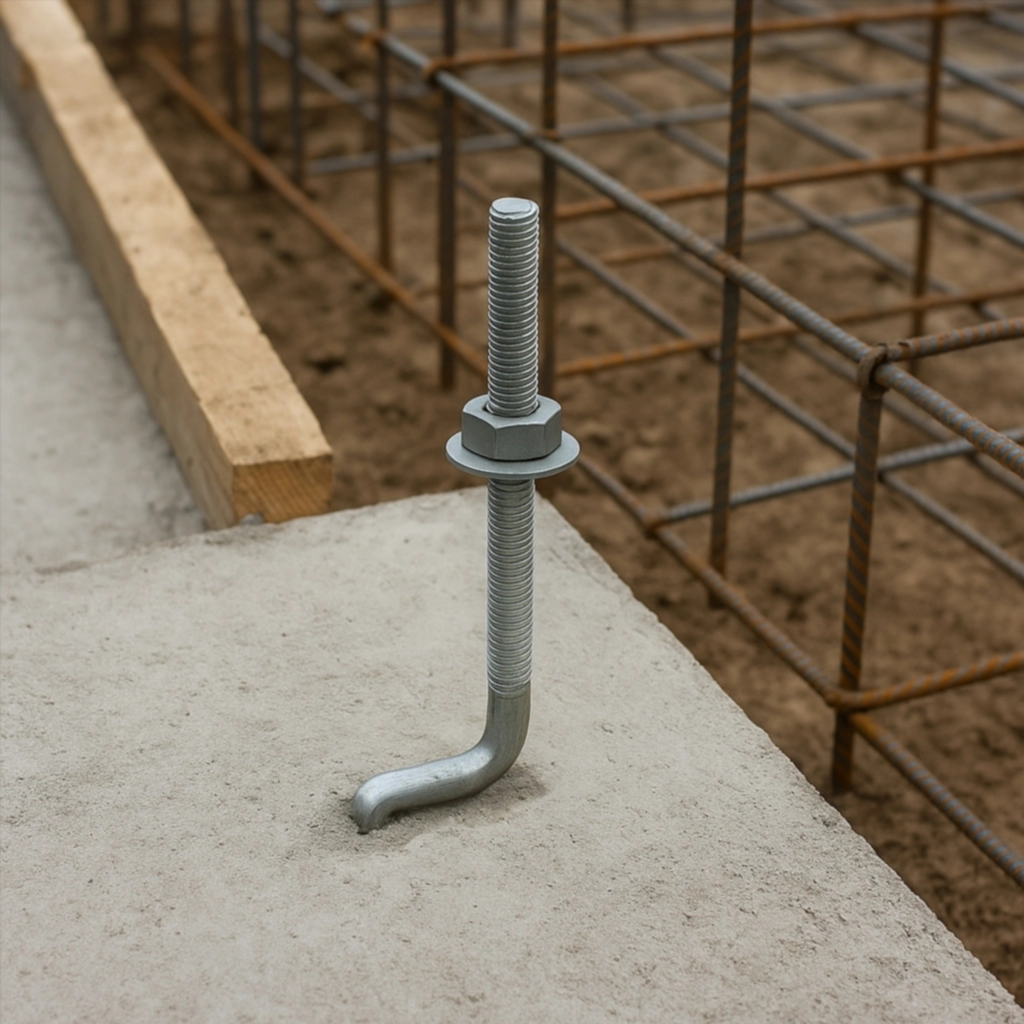

2. Г-образная шпилька (тип Г): имеет загнутый конец, благодаря которому надёжно фиксируется в теле бетона.
3. U-образная шпилька (тип П): используется при необходимости двустороннего крепления или соединения элементов с возможностью демонтажа.
4. Шпилька с анкерной пятой (тип Ф): оснащена опорной площадкой на конце для дополнительной устойчивости в теле фундамента.

По резьбе:

• Полная резьба: применяется там, где необходимо регулировать уровень прижима или обеспечить плотное прилегание.
• Частичная резьба: используется в конструкциях, где часть шпильки должна находиться внутри бетона без зацепления.

По материалу изготовления:

• Углеродистая сталь: самый распространённый вариант, подходит для большинства задач.
• Нержавеющая сталь: используется в агрессивной среде или при высоких требованиях к коррозионной стойкости.
• Горячеоцинкованная сталь: имеет долговечное антикоррозийное покрытие.

Размеры и маркировка шпилек

Маркировка фундаментных шпилек осуществляется в соответствии с ГОСТ или ТУ и содержит следующие параметры:

• Диаметр (М): от 10 до 48 мм (например, М16, М24, М36);
• Длина: от 300 до 3000 мм;
• Класс прочности: 5.8, 8.8, 10.9 — определяет устойчивость к разрыву и деформациям;
• Вид покрытия: оцинкованные, гальванизированные, без покрытия.

Выбор конкретных параметров зависит от проектной нагрузки, глубины залегания шпильки и типа монтируемого оборудования.

Где применяется фундаментная шпилька

На практике шпильки для фундамента находят применение во множестве сфер:

• Промышленное строительство: установка опор, металлоконструкций, кран-балок;
• Жилищное строительство: крепление деревянного или металлического каркаса к фундаментной ленте;
• Монтаж оборудования: установка станков, генераторов, шкафов автоматики;
• Инфраструктура: крепление фонарей, светофоров, скамеек, остановок;
• Энергетика и связь: монтаж опор ЛЭП, базовых станций, трансформаторных будок.

Технология установки шпильки в фундамент

Монтаж шпилек можно осуществлять двумя основными способами:

Установка до заливки бетона

Это наиболее надёжный способ, обеспечивающий максимальную прочность крепления.

Этапы:

• Подготовка опалубки и арматурного каркаса;
• Разметка мест под установку шпилек;
• Фиксация шпилек к арматуре (проволокой или сваркой);
• Контроль вертикальности и глубины заглубления;
• Заливка бетона и его уплотнение.

Монтаж в готовый фундамент (сверление)

Используется, когда невозможно предусмотреть шпильки заранее или нужно установить оборудование после устройства фундамента.

Этапы:

• Разметка и сверление отверстий;
• Очистка и обеспыливание;
• Введение шпилек с использованием клеевых составов или химических анкеров;
• Выдержка по времени до полного схватывания;
• Установка оборудования.

Советы по выбору и монтажу

1. Определяйтесь с нагрузкой: от неё зависит диаметр и класс прочности шпильки.
2. Учитывайте условия эксплуатации: во влажной среде используйте нержавеющие или оцинкованные варианты.
3. Следите за вертикальностью: криво установленная шпилька может привести к невозможности монтажа конструкции.
4. Не сокращайте длину без расчёта: шпилька должна иметь достаточную глубину анкеровки.
5. Применяйте шаблоны: при заливке бетона используйте монтажные рамки или шаблоны, чтобы шпильки не сместились.
6. Контролируйте соответствие ГОСТ: особенно в ответственных строительных проектах.

Частые ошибки при работе со шпильками

• Неправильный диаметр: слабая шпилька не выдержит нагрузку, а избыточная — приведёт к перерасходу материала.
• Недостаточная глубина заглубления: уменьшает надёжность фиксации.
• Отсутствие защитного покрытия: приводит к коррозии и потере прочности.
• Некачественное уплотнение бетона вокруг шпильки: снижает анкерную способность.
• Нет компенсационного зазора: может привести к сдвигу конструкции при температурных деформациях.

Заключение

Шпилька для фундамента — важный элемент крепёжной системы, обеспечивающий прочное и надёжное соединение конструкций с бетонным основанием. При всей своей простоте она требует внимательного подхода к выбору, расчётам и монтажу. Грамотно подобранная и правильно установленная шпилька повышает устойчивость здания, продлевает срок его эксплуатации и обеспечивает безопасность. В условиях современного строительства, где большое значение придаётся качеству и надёжности каждого элемента, шпильки становятся неотъемлемой частью проектирования и реализации фундамента.
