Что такое пневмоостров и зачем он нужен

Современное промышленное оборудование становится всё более компактным, функциональным и энергоэффективным. В этой тенденции особое место занимают пневматические системы, которые применяются практически во всех отраслях — от машиностроения и робототехники до пищевой промышленности. Одним из ключевых элементов, обеспечивающих удобство эксплуатации и гибкость автоматизации, является пневмоостров. Уже само название подсказывает, что речь идёт о своеобразной «центральной платформе», к которой подключается целая группа исполнительных механизмов. Чтобы понять, зачем нужен пневмоостров и почему он постепенно вытесняет традиционные схемы разводки пневматики, рассмотрим его устройство, функции и преимущества.

Пневматика в промышленности: краткий контекст

Пневматические приводы, цилиндры и клапаны — это привычные элементы заводских конвейеров, линий сборки и упаковки. Они обеспечивают перемещение, зажим, сортировку, подачу материалов и десятки других операций.

В классическом варианте система устроена следующим образом:

• каждый пневмоклапан располагается отдельно и соединяется с магистралью через собственную разводку;

• линии подачи воздуха тянутся от одного узла к другому, образуя сложную сеть;

• управление осуществляется через локальные контроллеры или релейные схемы.

Такой подход работал десятилетиями, но имеет минусы: большое количество соединений повышает вероятность утечек, обслуживание усложняется, а гибкость настройки ограничена. Именно поэтому возникла необходимость в более компактном и интегрированном решении — пневмоостровах.

Что представляет собой пневмоостров

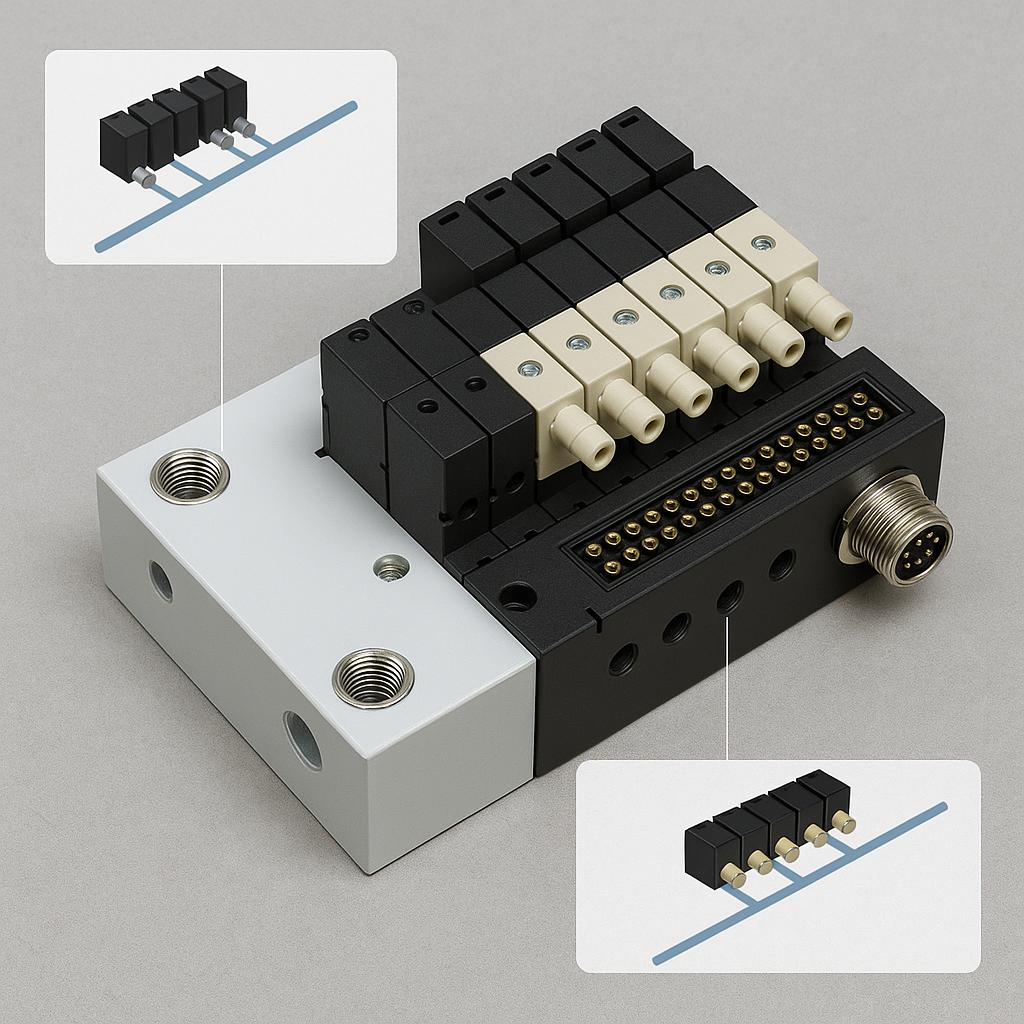

Пневмоостров — это модульная система распределения сжатого воздуха и управления клапанами, собранная в едином корпусе. Проще говоря, это «островок» с целым набором пневмоклапанов, объединённых общей базой и подключённых к системе питания и управления.

Ключевые особенности конструкции:

1. Единая платформа — база, на которую устанавливаются клапаны и вспомогательные модули.

2. Модульность — количество и тип клапанов подбирается под конкретные задачи.

3. Централизованное питание — воздух подается через общую магистраль, а не к каждому клапану отдельно.

4. Электрическое управление — современные острова поддерживают подключение к промышленным сетям (Ethernet/IP, PROFIBUS, PROFINET и др.).

5. Компактность — десятки каналов управления можно разместить в одном корпусе, сократив занимаемое место.

Таким образом, пневмоостров объединяет функции сразу нескольких распределителей, обеспечивая удобный монтаж, простое обслуживание и высокую надёжность.

Принцип работы пневмоострова

Работа пневмоострова основана на том, что сжатый воздух подаётся в общую магистраль и затем распределяется по встроенным клапанам. Каждый клапан управляется электрическим сигналом от контроллера. В зависимости от команды он открывает или перекрывает подачу воздуха в исполнительный механизм (например, пневмоцилиндр).

Благодаря модульной конструкции:

• к одному пневмоострову можно подключить десятки цилиндров и датчиков;

• добавление новых клапанов не требует прокладки дополнительных магистралей;

• диагностика неисправностей выполняется централизованно.

Фактически пневмоостров превращает сложную сеть пневматических соединений в аккуратный и управляемый «центр распределения».

Основные преимущества пневмоостровов

Пневмоостровы появились как ответ на запросы индустрии: сократить расходы, упростить монтаж и повысить надёжность. Их преимущества очевидны:

Компактность и экономия места

Вместо множества отдельных клапанов и разводки используется единый блок, который занимает значительно меньше пространства в шкафу управления или на станке. Это особенно важно для современных компактных линий.

Снижение утечек воздуха

Чем больше соединений и шлангов, тем выше риск утечки. В пневмоострове количество точек соединения сведено к минимуму, что повышает эффективность и снижает затраты на сжатый воздух.

Простота монтажа и обслуживания

Установка и подключение пневмоострова занимает меньше времени, чем традиционной схемы. Замена отдельного клапана выполняется быстро, без демонтажа всей системы.

Гибкость и масштабируемость

При изменении технологического процесса достаточно добавить или заменить модули. Это позволяет быстро адаптировать оборудование под новые задачи без капитальной переделки.

Интеграция с цифровыми сетями

Современные пневмоостровы могут подключаться к системам автоматизации через цифровые интерфейсы. Это даёт возможность мониторинга работы клапанов, удалённой диагностики и интеграции в концепцию «умного завода».

Где применяются пневмоостровы

Пневмоостровы используются в самых разных сферах промышленности. Несколько ярких примеров:

• Автомобилестроение — управление множеством цилиндров в роботизированных сварочных и сборочных линиях.

• Пищевая и упаковочная промышленность — быстрая сортировка и дозировка продуктов.

• Фармацевтика — оборудование для фасовки лекарств, где требуется высокая точность и надёжность.

• Логистика и складские системы — конвейеры и сортировочные комплексы.

• Машиностроение — станки и автоматические линии, где нужна высокая скорость и синхронность работы приводов.

Фактически, везде, где применяются пневматические системы, пневмоостров становится удобной альтернативой традиционным распределительным схемам.

Экономический эффект от применения

На первый взгляд может показаться, что пневмоостров — это лишь удобство компоновки. Но на практике его внедрение даёт ощутимый экономический результат:

• сокращение расходов на монтаж и материалы (меньше трубок и фитингов);

• снижение затрат на сжатый воздух благодаря уменьшению утечек;

• уменьшение времени простоя оборудования при обслуживании;

• более быстрое внедрение новых производственных линий.

Компании, которые перешли на использование пневмоостровов, отмечают снижение эксплуатационных расходов и повышение общей эффективности производства.

Перспективы развития

С каждым годом пневмоостровы становятся «умнее». В ближайшие годы можно ожидать усиления следующих тенденций:

• Расширение функций диагностики — встроенные датчики будут контролировать давление, температуру и износ клапанов.

• Интеграция с IoT — возможность удалённого мониторинга через облачные сервисы.

• Миниатюризация — уменьшение размеров при сохранении высокой пропускной способности.

• Гибридные решения — комбинация пневматики с электрическими актуаторами для ещё большей универсальности.

Это делает пневмоостровы не просто распределительными системами, а полноценными интеллектуальными модулями управления.

Заключение

Пневмоостров — это современный и эффективный способ организации пневматической системы, который объединяет компактность, надёжность и цифровую интеграцию. Он позволяет решать задачи автоматизации быстрее, проще и экономичнее, чем традиционные схемы.

Если раньше пневматика воспринималась как вспомогательная технология, то с развитием пневмоостровов она стала важной частью концепции «умного производства», где гибкость, экономичность и предсказуемость работы оборудования выходят на первый план.
